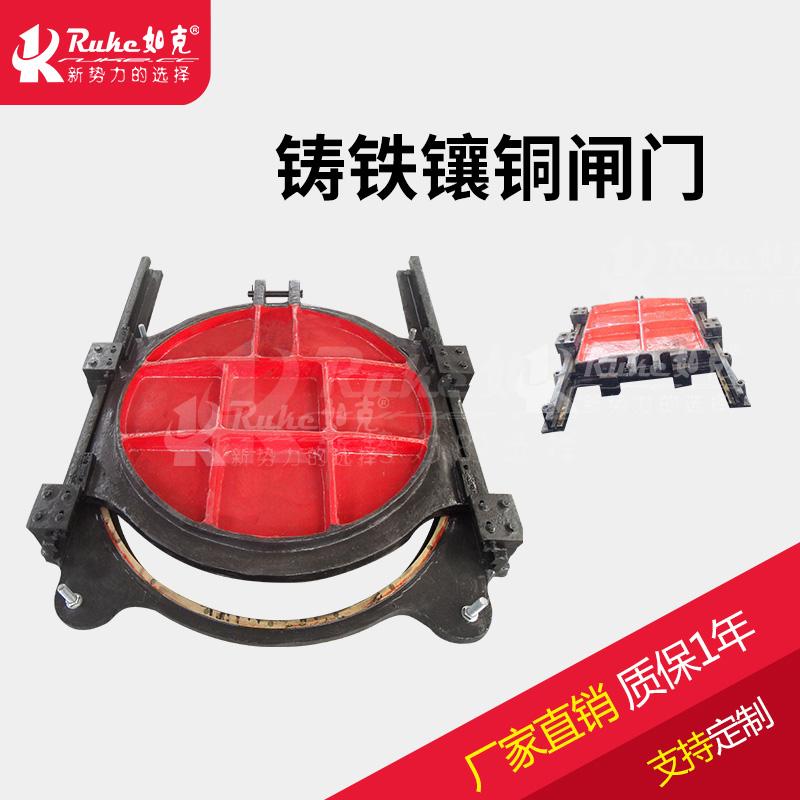

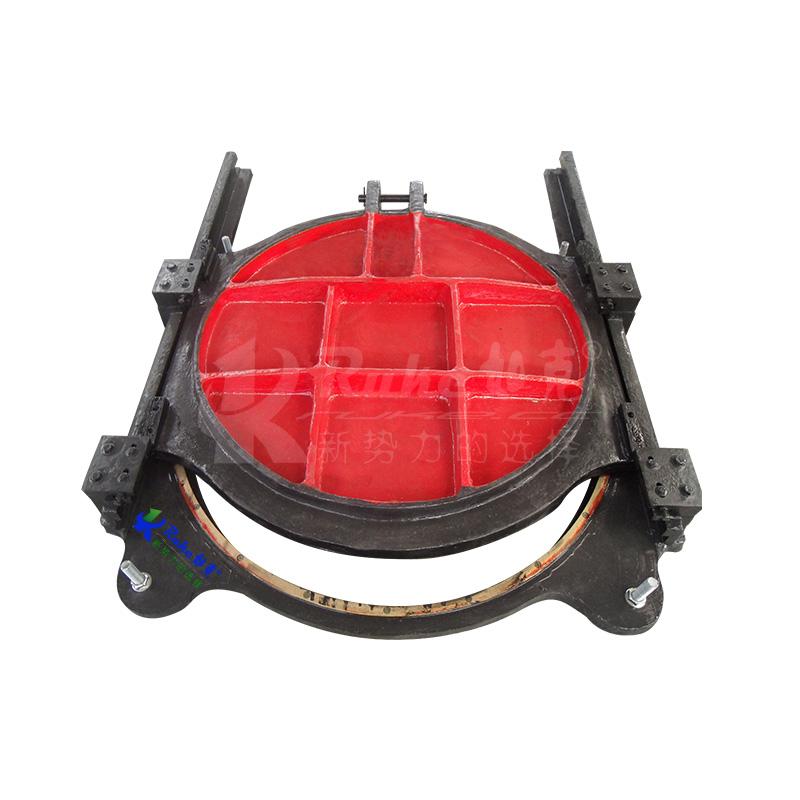

鑄鐵鑲銅圓形閘門啟閉機閘閥雙向單止水螺桿暗桿式閘門

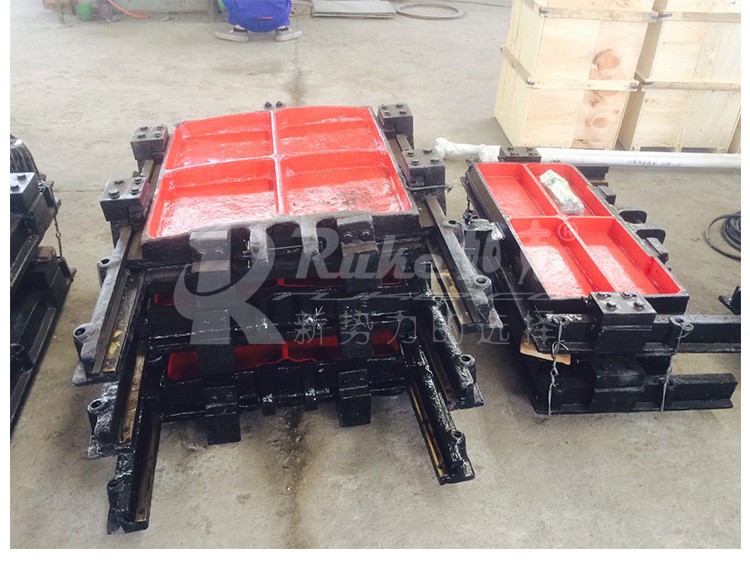

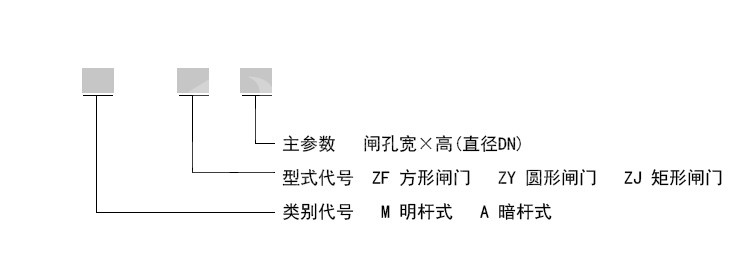

  • 用途: 鑄鐵鑲銅閘門主要用于給排水、防汛、灌溉、水利、水電工程中,用來截止、疏通水流或起調節水位的作用。本系列閘門可分為方形MZF、圓形MZY、AZY和矩形MZJ三類,它采用特有的
  • 咨詢熱線:025-66066448
  • 產品詳情



用途:

鑄鐵鑲銅閘門主要用于給排水、防汛、灌溉、水利、水電工程中,用來截止、疏通水流或起調節水位的作用。本系列閘門可分為方形MZF、圓形MZY、AZY和矩形MZJ三類,它采用特有的外弧形設計,結構合理、受力均勻,采用優質灰口鑄鐵或球墨鑄鐵、不銹鋼制造,止水密封面鑲銅條或橡膠,并經精密加工后配研,達到平面接觸密封,密封性能好,當密封止水性能下降時,可通過楔塊裝置的調整加以解決。



結構特點和工作原理:

1、本閘門由門框、閘板、導軌、密封條、傳動螺桿、吊塊螺母/吊耳和可調整密封機構等部件組成,其中門框和閘板均由優質灰口鑄鐵或球墨鑄鐵制成,導軌左右對稱布置且用不銹鋼螺栓定位銷與門框二側端部連接(對中小口徑的閘門,其導軌可與門框澆注成一體),導軌長度一般為閘門全開啟高度的1/2~1/3,因而整體結構強度高、剛性高、耐磨、耐腐蝕性好、承壓能力大。

2、本閘門通過楔塊裝置的楔緊達到密封,密封材料為銅合金或橡膠,并經精密加工后配研,密封性好。

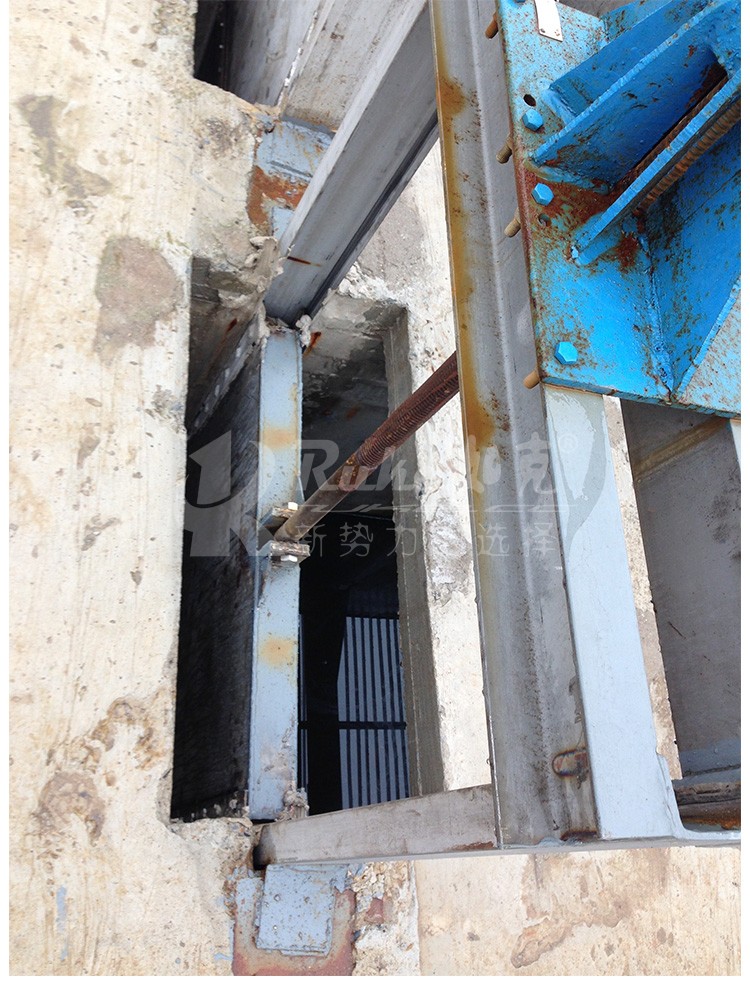

3、采用預埋鋼板或預埋螺栓式安裝,安裝、調試、使用、維護方便,使用壽命長。

4、品種規格齊全,適應性廣。

5、閘門與啟閉機配套使用,閘門為工作部分,啟閉機為閘門開啟與關閉的執行部分,啟閉機由人力、電機或氣動、液壓機構帶動傳動裝置的齒輪、蝸輪蝸桿等運轉,驅動傳動螺母或螺桿轉動使閘軸作垂直升降運動,從而開啟或關閉閘門,達到放水、關水或調節水位的目的。




1.主要性能指標

a)閘門密封面配合間隙≤0.1㎜,密封座厚度大于10㎜。

b)密封面每米長度滲水量:正向≤0.7L/min·m   反向≤1.25L/min·m

c)公稱壓力≤0.1Mpa;密封試驗壓力0.1Mpa。

d)工作環境:溫度-20℃~120℃   濕度:95%   工作介質:水與污水   PH值:5~10

e)安裝位置:正常狀態下正向迎水、處于鉛垂狀態。

f)工作水頭:單向受壓:正向:10m     反向:5m      雙向受壓:均為10m

g)啟閉速度:不小于0.2m/min,不大于1.5m/min。

h)閘框距邊壁距離≥300㎜,距池底距離≥150㎜~250㎜。

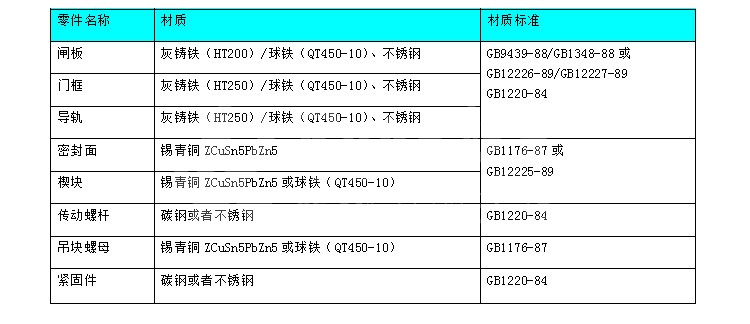

2.主要部件材質及執行標準
